日本NOK密封圈MG油封又叫迷宫油封,适于如果不切断就不能再机械上装配的场合使用,MG油封在唇部装有箍圈式连接的弹簧,横向压紧外周部进行密封。但由于要切断一处使用,因此密封性能比S型更差。
老样子,我们先放上MG油封的截面图,让我们的用户有一个初步的印象。
下面,我们来说说MG型迷宫式油封的安装方法:

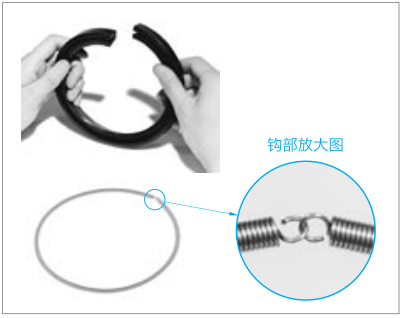

MG型油封要在圆周上切断一处,从轴的中间安装,如下图。

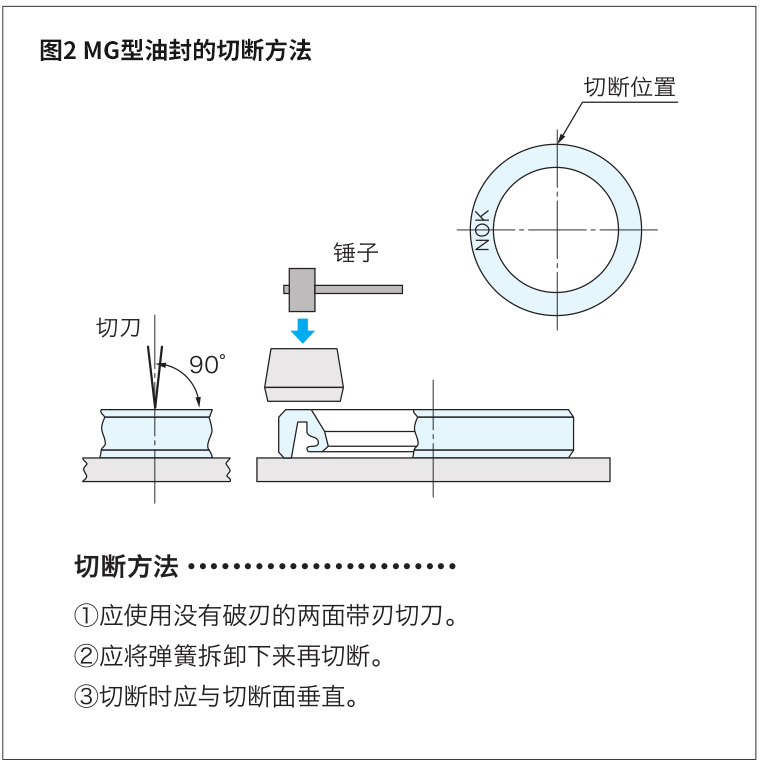

请按图2进行切断,请将弹簧钩连接好以后再安装于唇口部。
在组装MG型迷宫式油封时请注意以下几点:
1、油封的切断面必须在上方。
2、油封的切断面约与弹簧钩部分错开45°角。
3、请用手进行调整以确保油封的切断面无错位。
此时,请勿在切断面涂抹液态密封胶,粘结剂等,否则会造成对接面的错位。
4、请对准压板,均匀的紧上螺栓,在压板分离时,请务必将压板的分离部分与油封的切断部分错开。
上面就日本NOK,MG型迷宫式油封的安装方法。
